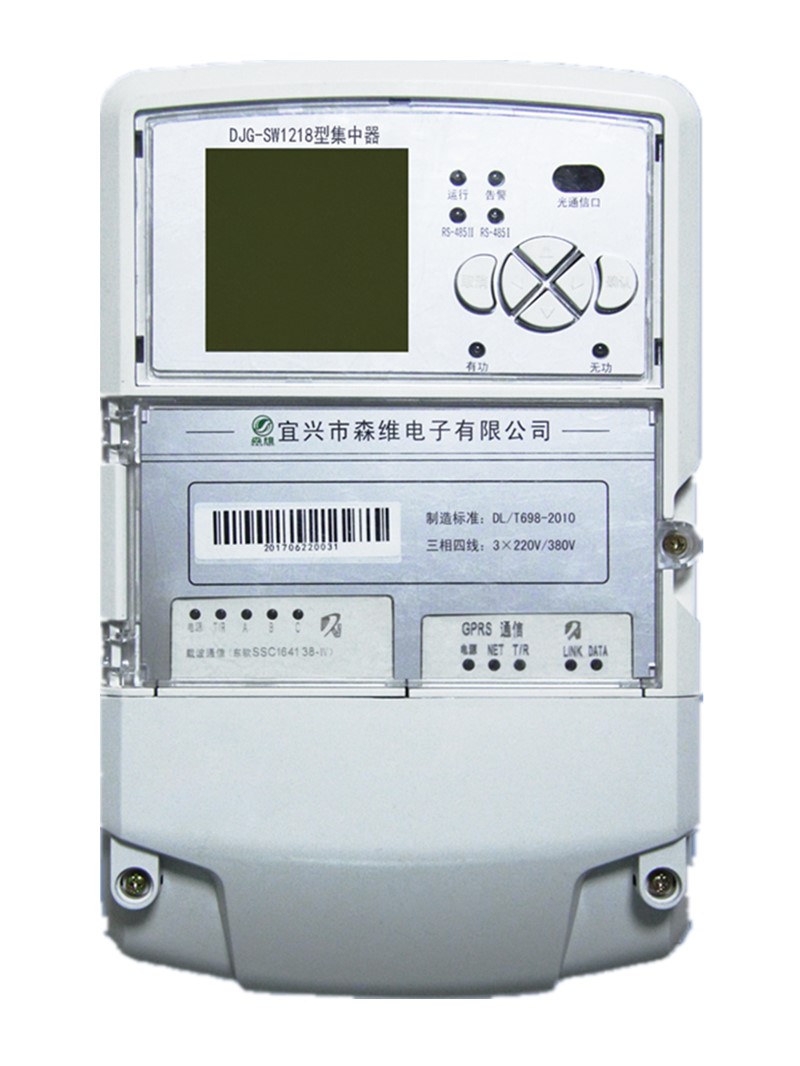

_I型集中器

技術參數

電壓輸入

額定電壓

3×220V/380V，允許偏差-30%～+30%。

參比頻率

50Hz，允許偏差-6%～+2%。

電流輸入

輸入電流

3×1.5（6）A

啟動電流

0.002In (1級)

電流線路功耗

＜3VA

計量精度

電壓

0.5%

電流

0.5%

工作環境

工作溫度

-25℃～+70℃

相對濕度

10%～100%

功率消耗

非通信狀態下<9W，12VA

時 鐘

時鐘精度

≤±1s/d。

時鐘電池

1.2Ah鋰離子環保電池

絕緣性能

工頻耐壓

2.5kV

沖擊耐壓

6kV

靜電放電

8kV

數據傳輸

通信方式

GPRS/CDMA,低壓電力載波和有線通信方式

硬件接口

RS485接口3路；紅外接口1路，遙信2路

產品功能

1、數據采集

集中器采集各電能表的實時電能示值、日零點凍結電能示值、抄表日零點凍結電能示值。電能數據保存時應帶有時標。

2、數據存儲

集中器能夠按要求對采集數據進行分類存儲，如日凍結數據、抄表日凍結數據、曲線數據、歷史月數據等。

3、參數設置

時鐘召測和對時功能：集中器能夠通過本地信道對系統內采集器進行廣播對時或對電能表進行廣播校時。

終端參數設置和查詢：可主站遠程查詢或手持設備本地設置和查詢

抄表參數：可遠程或本地設置和查詢抄表方案

4、事件記錄

集中器能夠根據設置的事件屬性，將事件按重要事件和一般事件分類記錄。事件包括終端參數變更、抄表失敗、終端停/上電，電能表時鐘超差等，且能夠保存最近500條事件記錄。

5、本地功能

集中器具有本地維護接口，支持手持設備設置參數和現場抄讀電能量數據，并有權限和密碼管理等安全措施，防止非授權人員操作.

集中器具有本地通信接口，可抄讀臺區考核表數據，并可支持用于配變監測的交采裝置和無功補償裝置進行通信。

產品安裝

外形尺寸：290×170×95mm

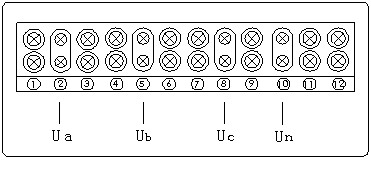

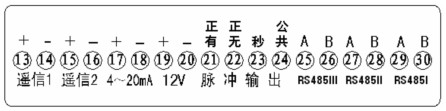

帶本地交流模擬量輸入功能的集中器接線端子



安裝接線：將集中器固定定到儀表箱，接口按接線圖要求接好，最好用銅線或銅接線頭接入。

電壓輸入	額定電壓	3×220V/380V，允許偏差-30%～+30%。
電壓輸入	參比頻率	50Hz，允許偏差-6%～+2%。
電流輸入	輸入電流	3×1.5（6）A
	啟動電流	0.002In (1級)
	電流線路功耗	＜3VA
計量精度	電壓	0.5%
計量精度	電流	0.5%
工作環境	工作溫度	-25℃～+70℃
工作環境	相對濕度	10%～100%
功率消耗		非通信狀態下<9W，12VA
時 鐘	時鐘精度	≤±1s/d。
時 鐘	時鐘電池	1.2Ah鋰離子環保電池
絕緣性能	工頻耐壓	2.5kV
	沖擊耐壓	6kV
	靜電放電	8kV
數據傳輸	通信方式	GPRS/CDMA,低壓電力載波和有線通信方式
數據傳輸	硬件接口	RS485接口3路；紅外接口1路，遙信2路
